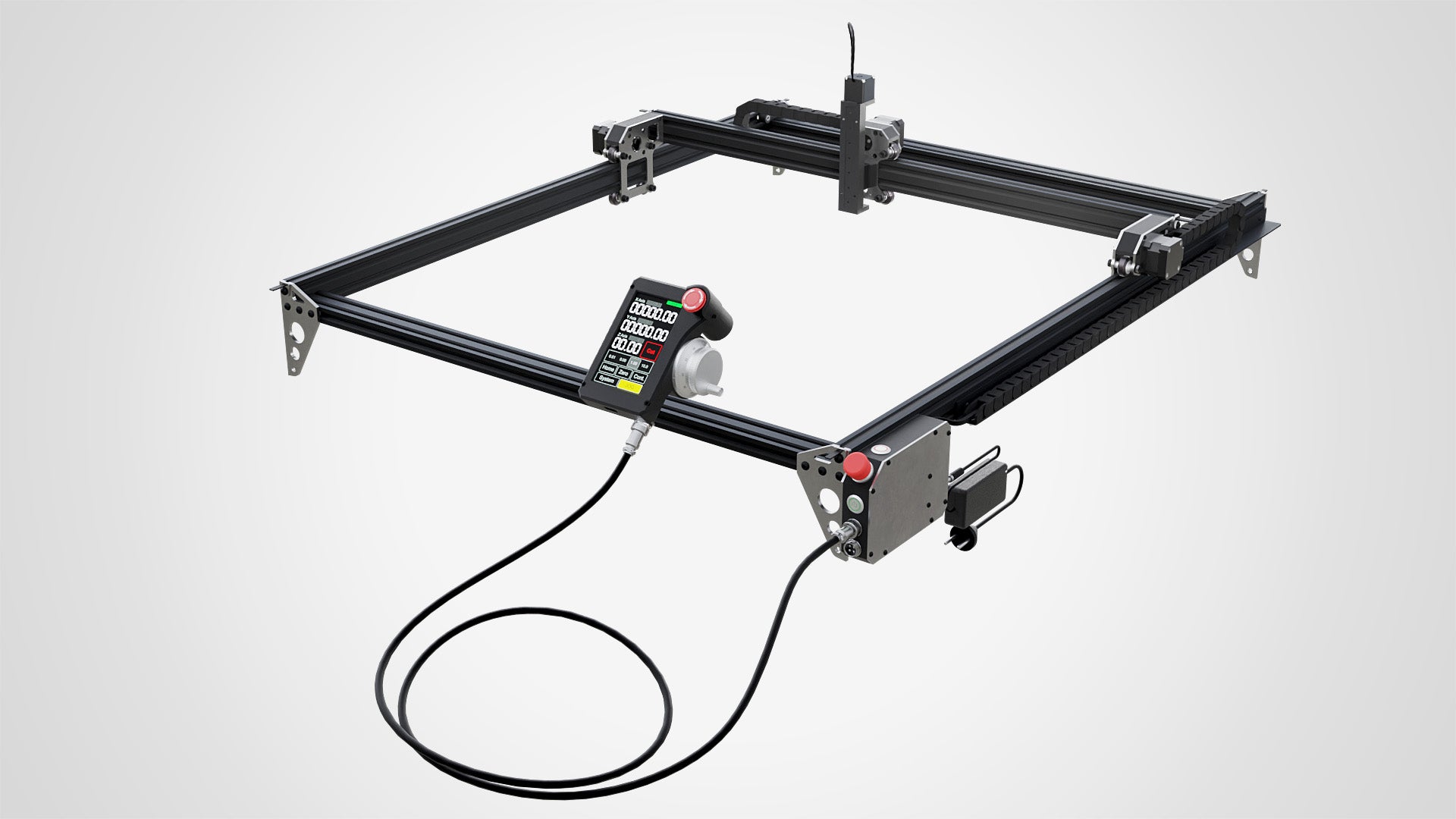

Komplettbausatz Plasmaschneidanlage

€829,00

Komplettbausatz unserer CNC Plasmaschneidanlage, bestehend aus:

Komplette CNC-Mechanik inklusive Schrittmotoren
GRBL-Steuerung mit für den Plasmabetrieb optimierter Software
Dem eigentlichen Herzstück: Unserem eigens entwickelten Handbedienteil mit hochauflösendem Touch-Display, Handrad und eigenständiger Software inklusive komplettem G-Code-Interpreter

· (Plasmaquelle, Brenner und Brennerhalter nicht enthalten)

Lieferzeit: 8 Wochen

Produktvarianten

Pairs well with

Kompakte Bauweise

Arbeitsbereich 850 x 650mm

Vorschub 6000mm/min

Offline-Steuerung

Bausatz im Detail

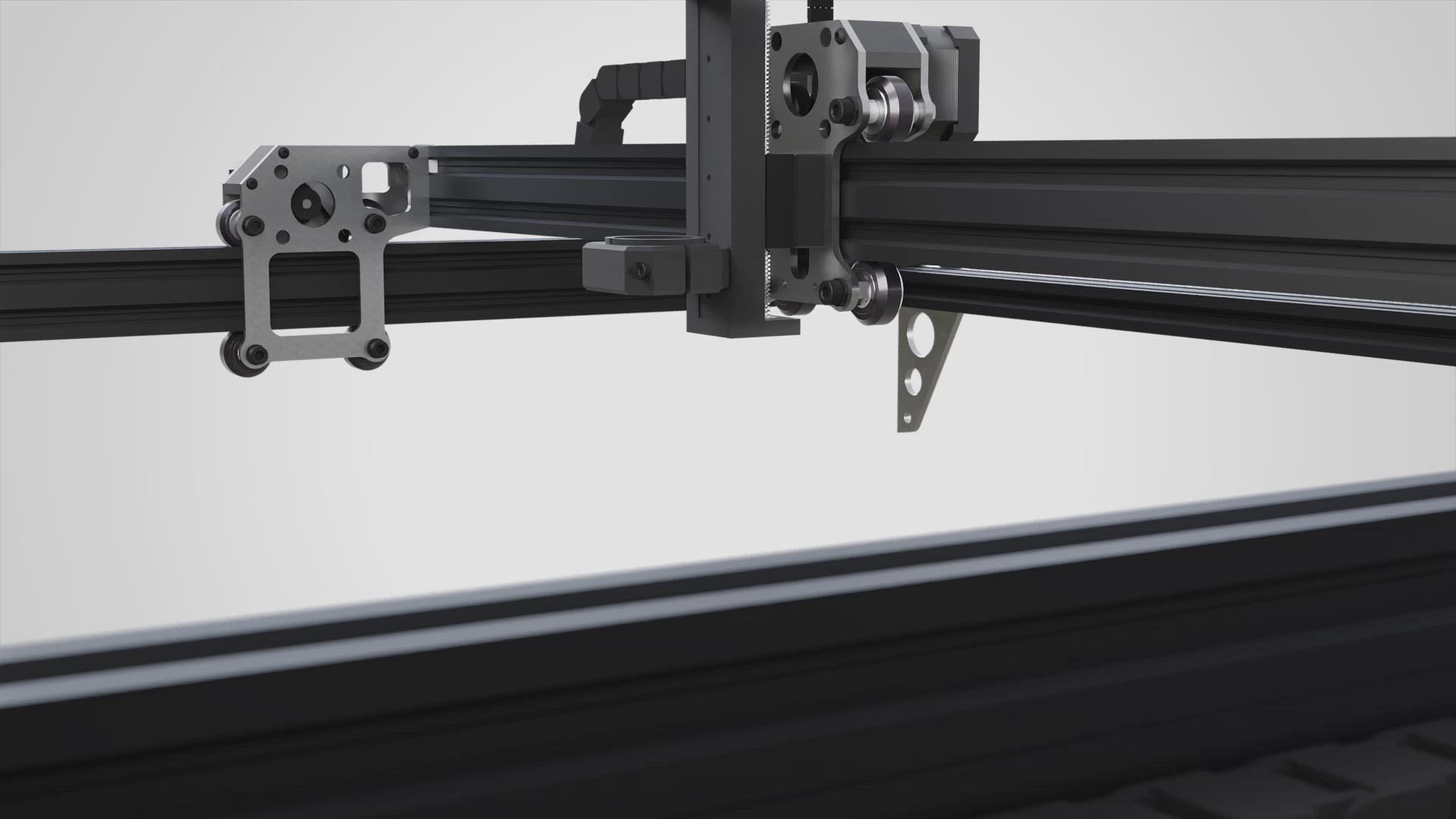

CNC Mechanik bestehend aus:

lasergeschnittene Stahlteile (unlackiert)
Schrittmotoren für X und Y (3 Stück)
Zahnriemen
Zahnriemenrädern
Laufrollen mit Exzentern und Abstandshaltern
Abdeckungen (3D gedruckt)

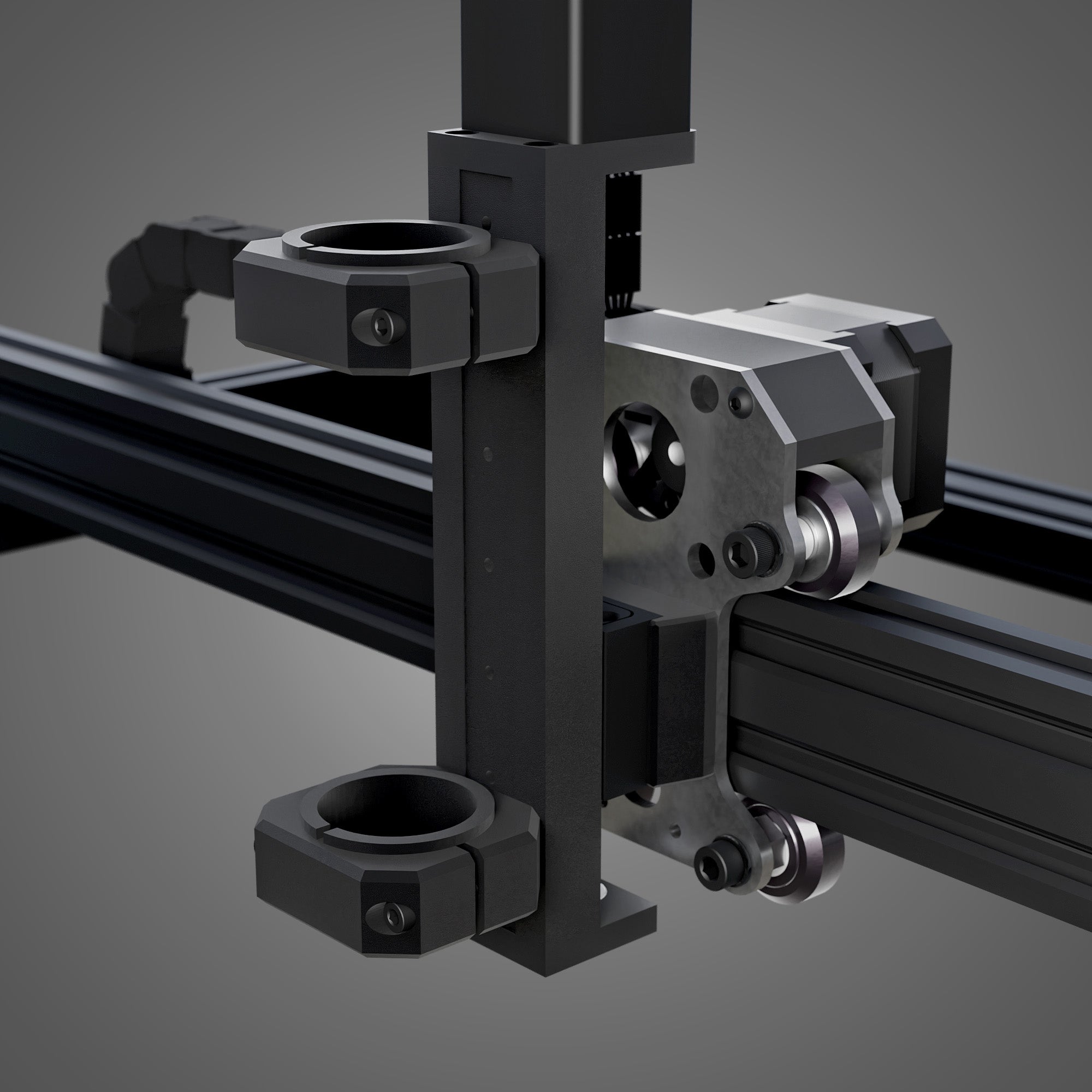

Z-Achse mit Trapezgewindespindel und Schrittmotor
Energieketten für X und Y
Aluminiumprofilen (Verfahrweg ca. 850 x 650mm)
Schrauben, Muttern und Nutensteinen

CNC Steuerung bestehend aus:

GRBL Control-Board
Relais-Board
Motortreibern (3 Stück)
Adapterplatine (Motorverkabelung)
Adapterplatine (Schnittstelle)
Notausschalter
Hauptschalter
Brennerschalter
Buchse für Handbedienteil
Buchse für Plasmaquelle
Stecker für Plasmaquelle (lose)
Trägerrahmen (3D gedruckt)
Seitenteilen aus Aluminium
interne Verkabelung
Netzteil

Handbedienteil (vormontiert) bestehend aus:

hochauflösendes 4.3 Zoll Touchscreen
Controller mit eigener Software
Aluminium-Handrad
Notaus-Schalter
Interner 8GB SD-Karte
Buchse für Steuerung

Komplettbausatz

Unser Hauptaugenmerk lag auf der Entwicklung einer benutzerfreundlichen CNC-Steuerung, die keinen Rechner oder Laptop braucht, ohne dabei auf Funktionalität zu verzichten.

Bei der Mechanik haben wir uns für eine leichte Konstruktion aus Aluminiumprofilen entschieden, die einfach und flexibel auf das zu schneidende Werkstück aufgesetzt werden kann. Aufgrund der besseren Führung des Schlauchpakets, empfeheln wir die Verwendung eines Maschinenbrenners (nicht im Lieferumfang).

Produktdetails

Technische Spezifikationen

Max. Verfahrweg: 850 x 650 mm (anpassbar)

Z-Achsen-Hub: 100 mm

Steuerung: Eigenständige CNC-Einheit mit G-Code-Interpreter

Bedienung: Handbedienteil mit Touchscreen & Handrad

Motoren: Schrittmotoren für X, Y und Z

Material: Aluminiumprofile, lasergeschnittene Stahlteile

Verbindung: W-LAN, USB & SD-Karte

Sicherheitsfunktionen: Not-Halt-Taster

Kompatibilität: Geeignet für diverse Plasmaschneider mit Pilotlichtbogen

Lieferumfang

Steuerung
Handbedienteil
Verbindungskabel
Mechanik
Netzteil

FAQs

Welche Plasmaquelle wird empfohlen?

Als Plasmaquelle kommen grundsätzlich alle Geräte mit Pilot-Lichtbogen in Frage.

Wir verwenden seit Langem den Cut70 von Stahlwerk und haben keine Probleme, ABER wir haben jetzt schon ein paar Mal in unserem Forum mitbekommen, dass es bei dem neueren Modell zu Störungen kommen kann. Hierfür gibt es auf Discord zwar bereits einige praktikable Lösungen, inzwischen würden wir jedoch eher den PS42 oder PS62 von Weldinger empfehlen.

Wann sind ausverkaufte Artikel wieder lieferbar?

Wir haben aus unserer Kickstarter Kampagne dazu gelernt :). Um ein unkontrolliertes, zu hohes Bestellaufkommen und damit einhergehend massive Verlängerungen der Lieferzeiten zu vermeiden, haben wir die Annahme von Bestellungen limitiert. Keine Sorge! Ihr könnt Euch darauf verlassen, dass wir unser Bestes geben, um die Bestelloption des jeweiligen Produkts bereits nach kurzer Zeit wieder freigegeben zu können.

Ist ein größerer Verfahrweg möglich?

Ja, der Verfahrweg kann erweitert werden. Da wir selbst leider keine längeren Profile liefern können, bieten wir den Bausatz auch ohne Profile an. Enthalten sind dann längere Zahnriemen und längere Energieketten. Ihr könnt euch so eure Wunschgröße mit eigenen Aluprofilen (V-Slot 2040) aufbauen.

Welches Programm würdet ihr zum Erstellen der GCode-Dateien empfehlen?

Wir empfehlen Fusion360. Auf unserem Discord-Server findet ihr eine super Anleitung eines Nutzers. Die Schnittprogramme können dann entweder per W-Lan oder SD-Karte auf die Steuerung geladen werden. Alternativ lässt sich die Anlage auch über LaserGRBL oder Lightburn steuern.

Mein Discord-Link funktioniert nicht

Schreib uns einfach an. Du bekommst zeitnah einen neuen oder du probierst diesen :) Discord Link
