Bausatz Plasmaschneidanlage ohne Aluminiumprofile
Auf vielfache Nachfrage bieten wir unseren Bausatz auch ohne die Profile an, sodass Ihr in Sachen Größe und Verfahrweg freie Hand habt.
Zum komplettieren werden V-Slot 2040 Profile und L25x20 Aluwinkel benötigt

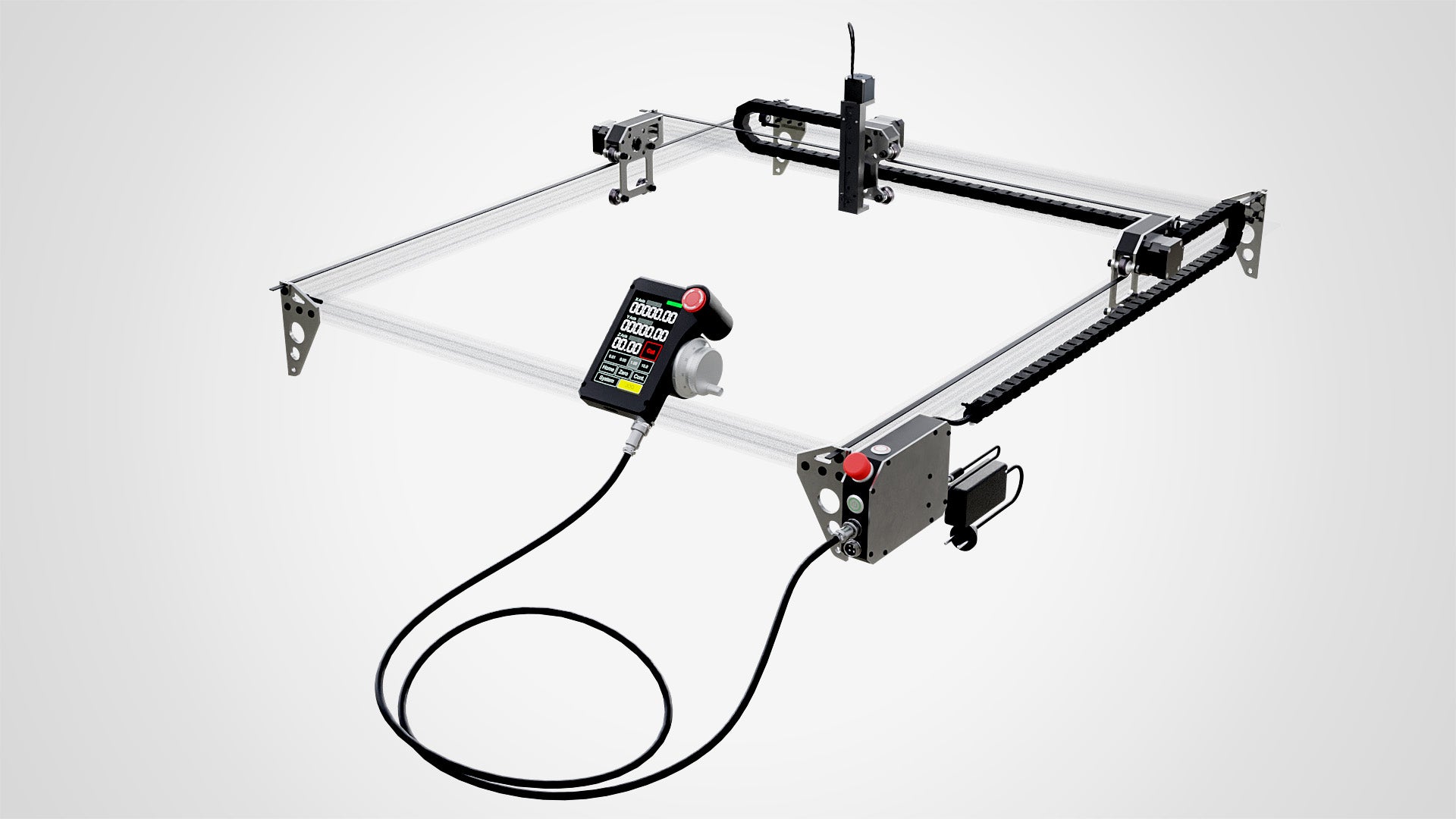

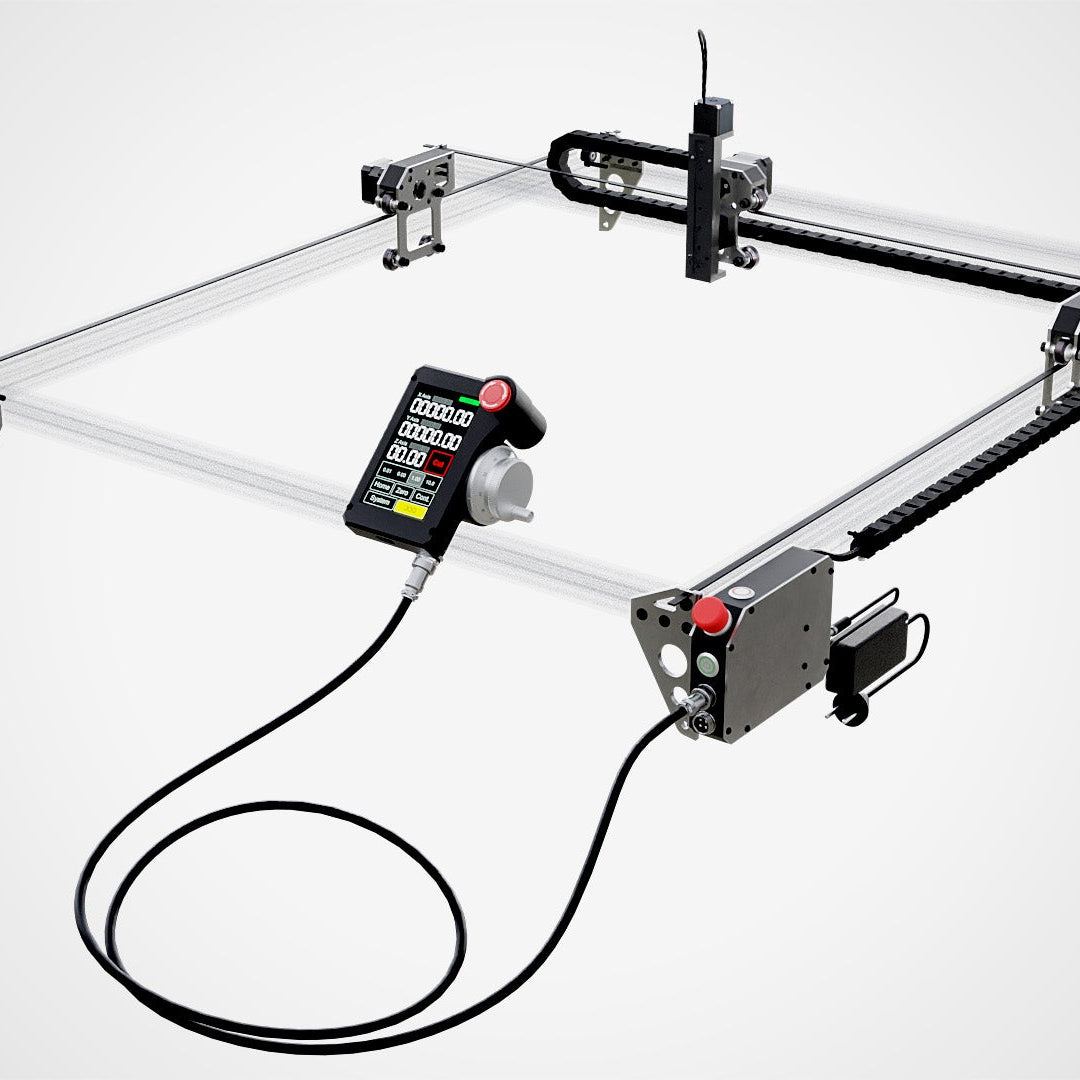

Bausatz unserer CNC Plasmaschneidanlage, bestehend aus:

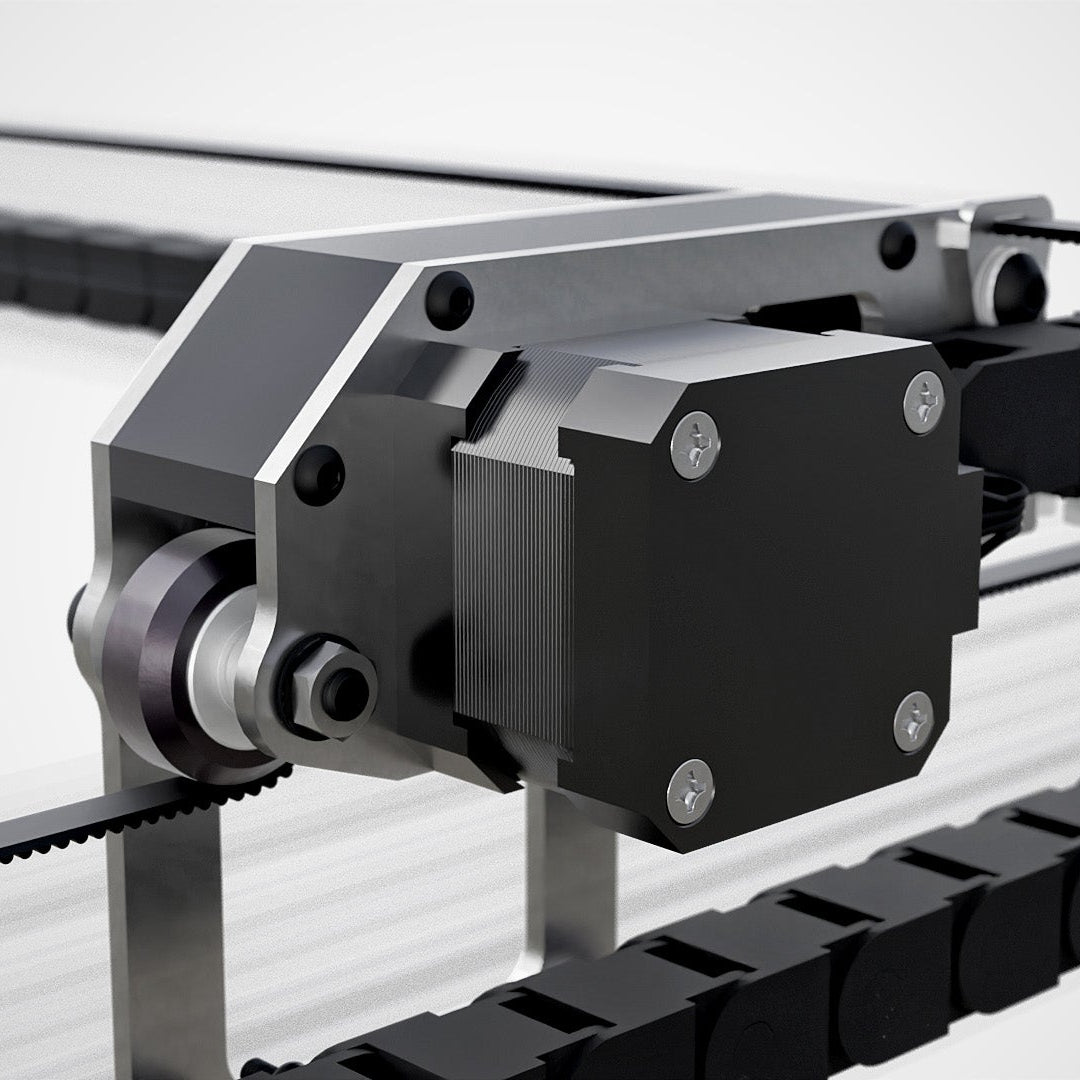

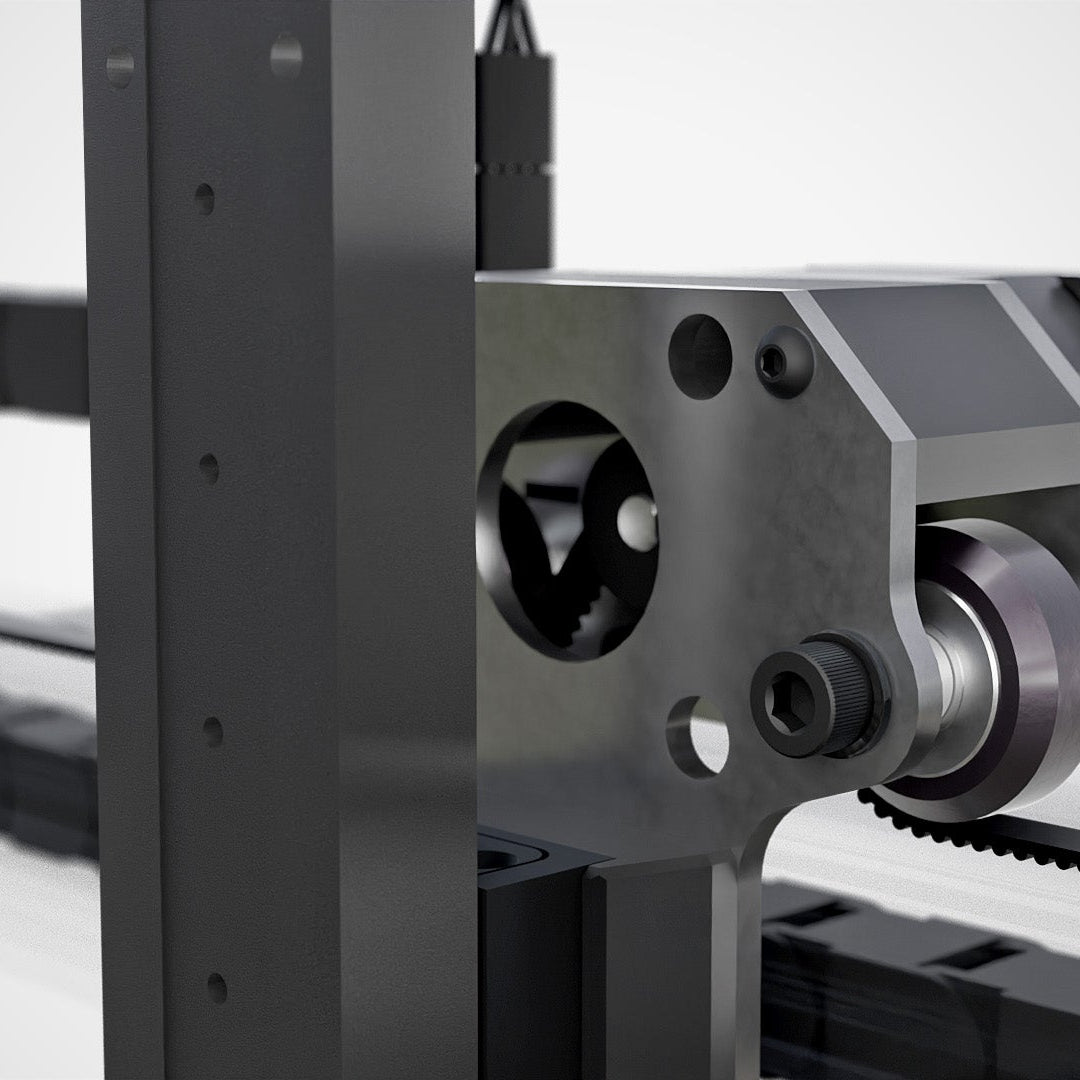

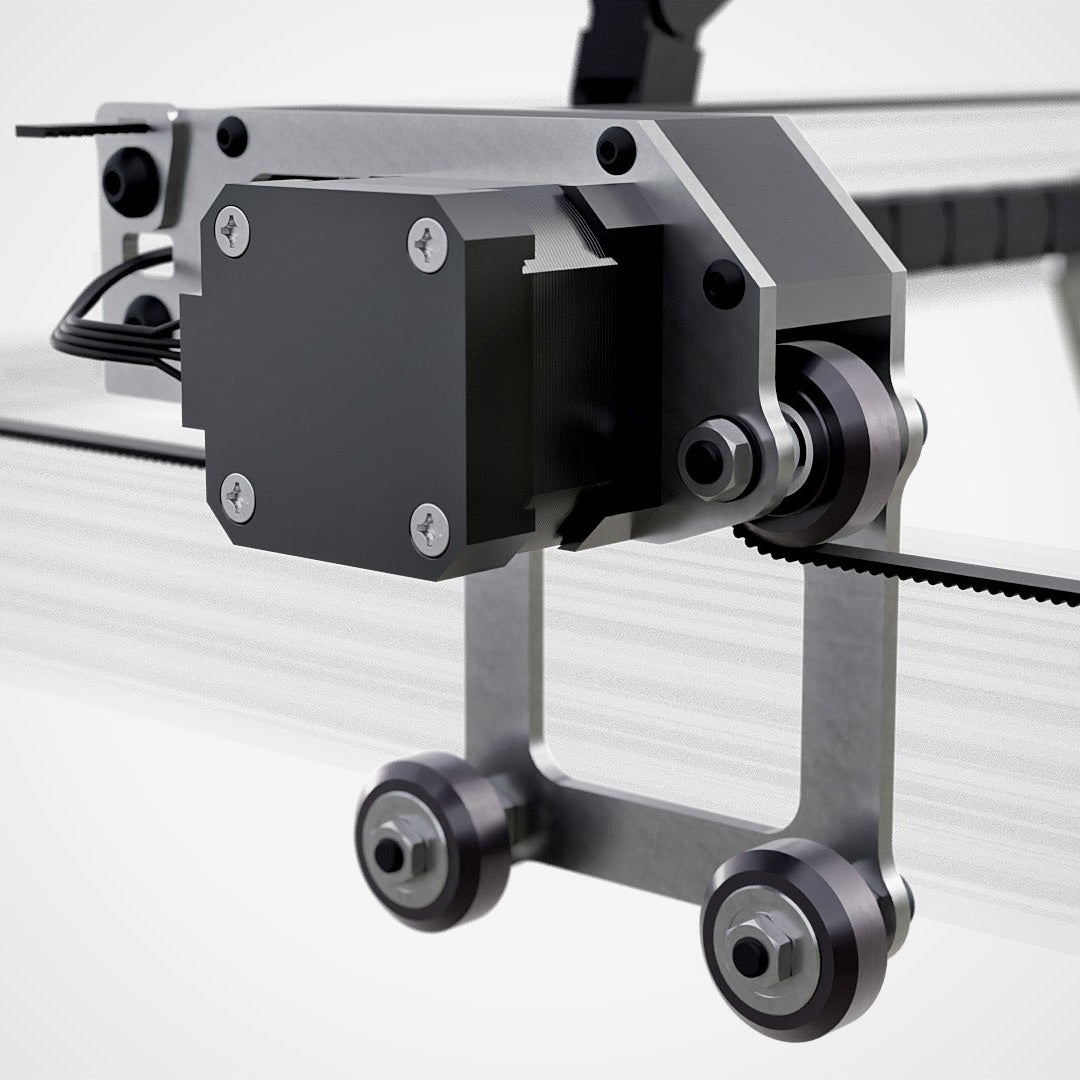

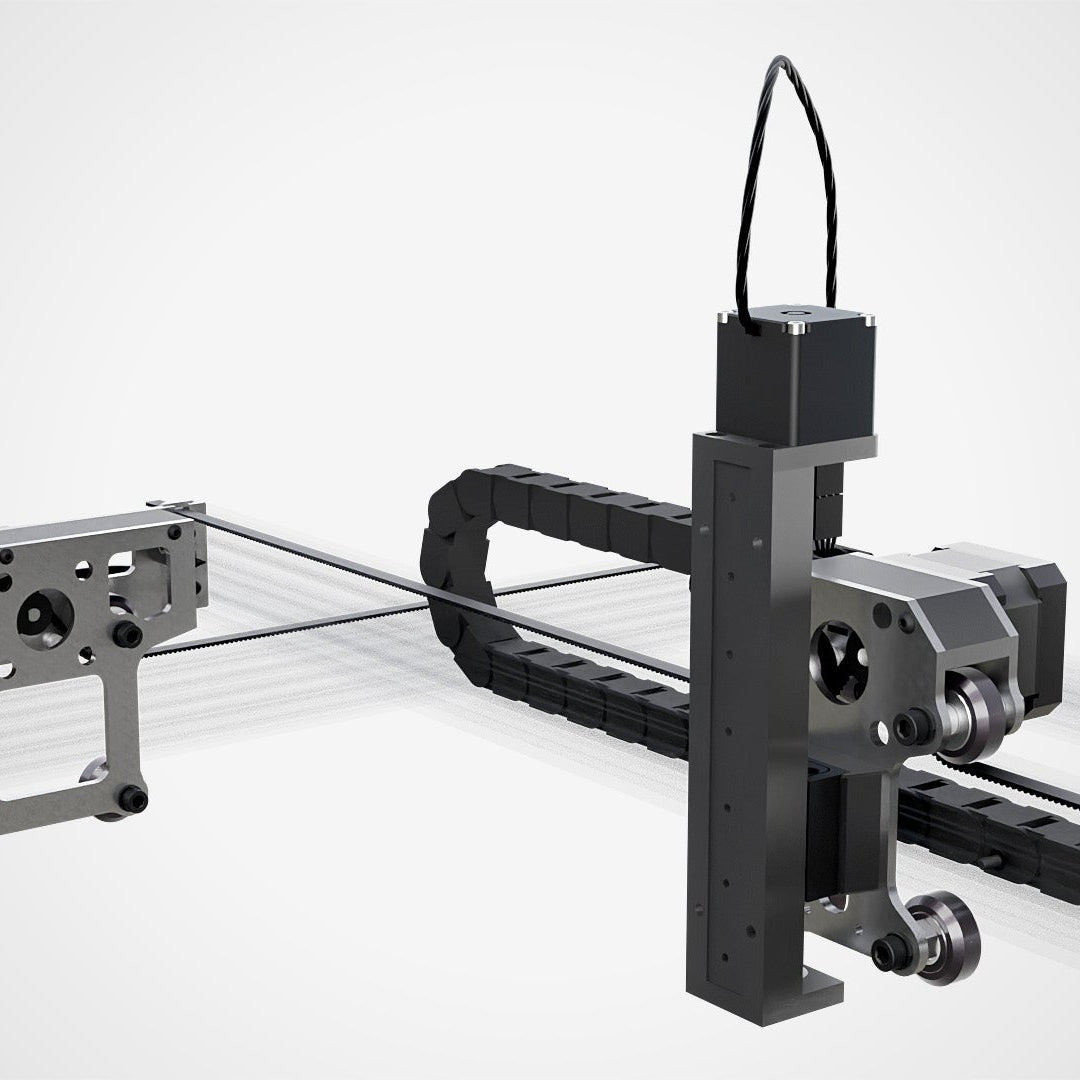

- Komplette CNC-Mechanik inklusive Schrittmotoren ohne Aluminiumprofile
- Doppelte Länge der Energieketten und Zahnriemen
- Alle Motorkabel in 3m Länge (müssen ggf. verlängert werden)

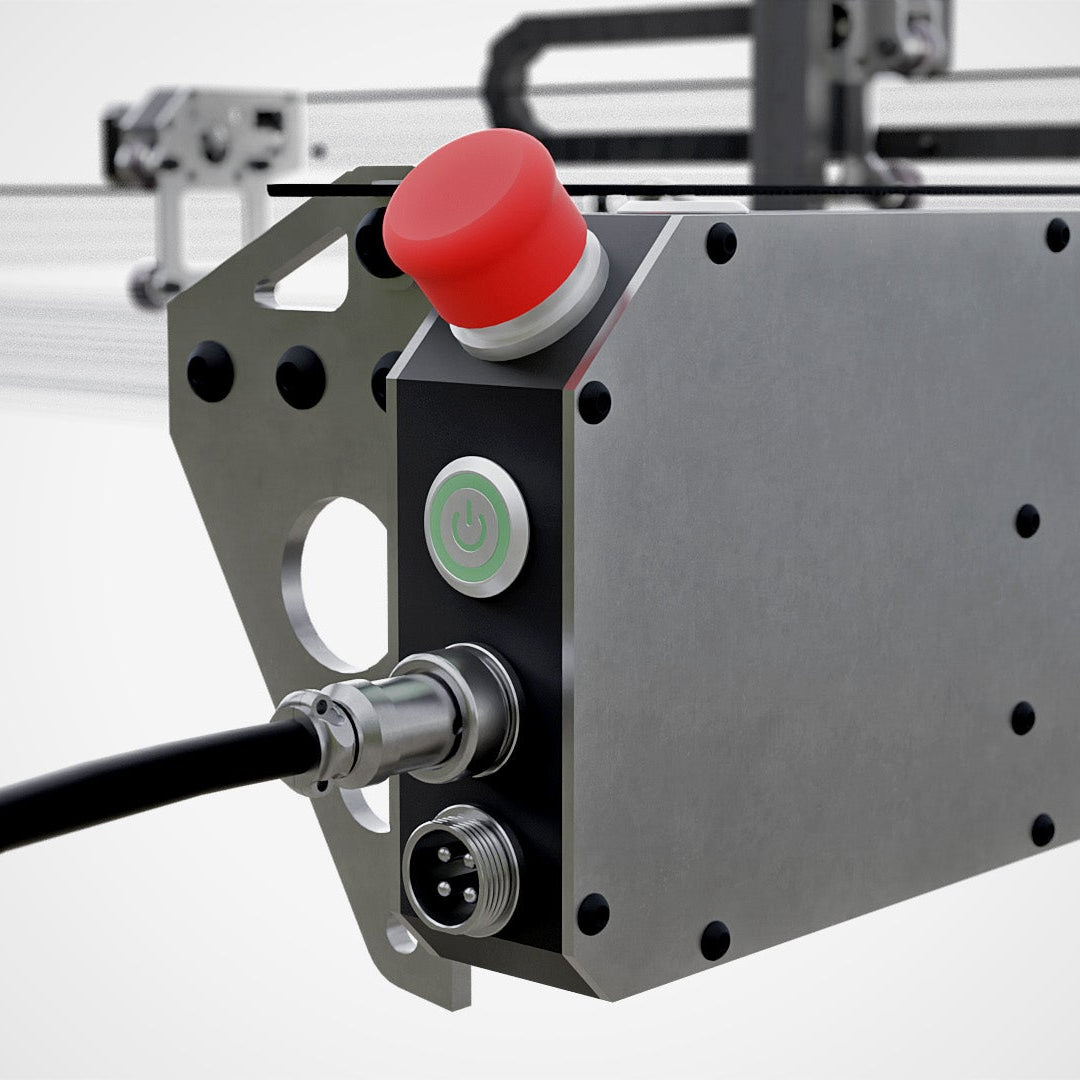

- GRBL-Steuerung mit für den Plasmabetrieb optimierter Software

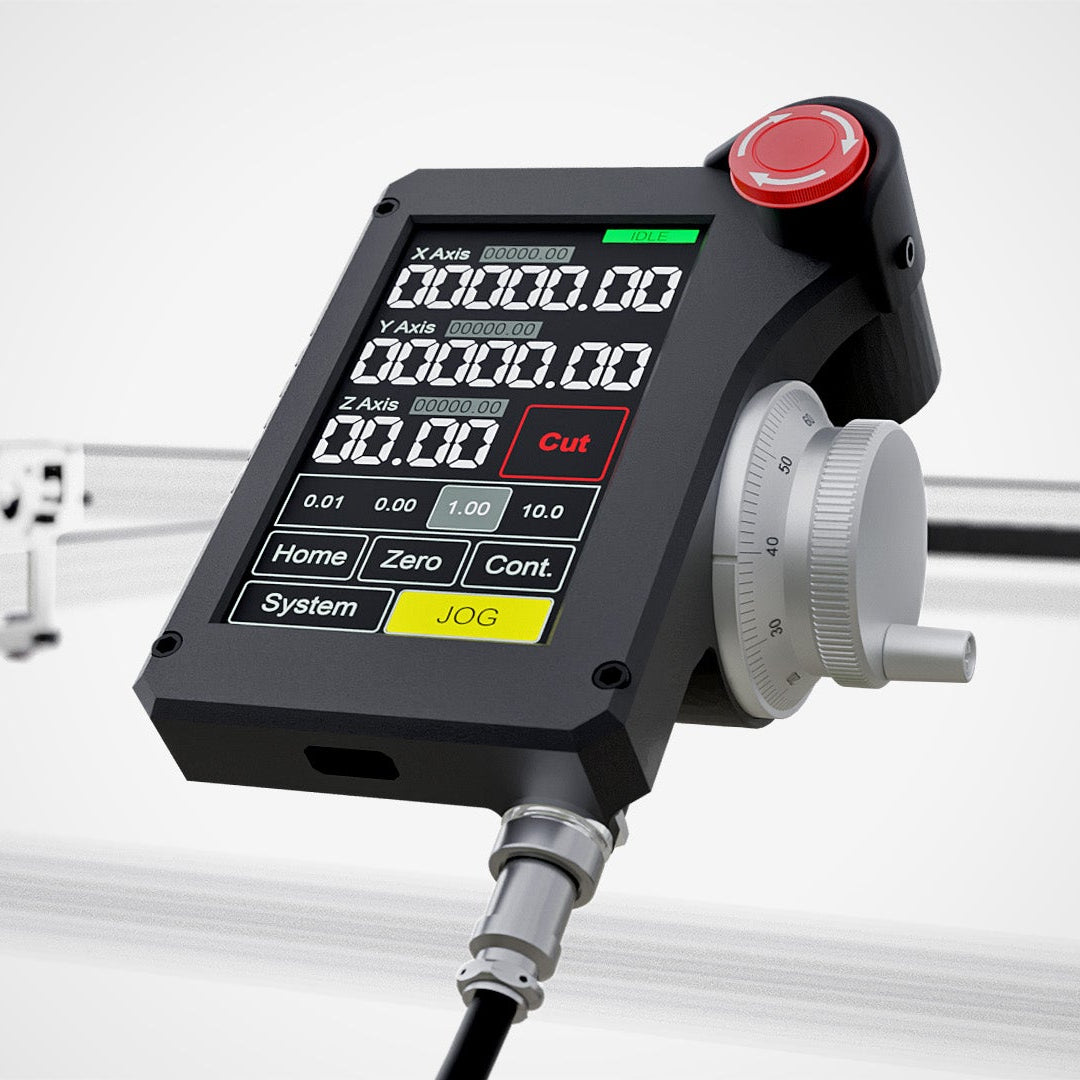

- Dem eigentlichen Herzstück: Unserem eigens entwickelten Handbedienteil mit hochauflösendem Touch-Display, Handrad und eigenständiger Software inklusive komplettem G-Code-Interpreter
· (Aluminiumprofile, Plasmaquelle, Brenner und Brennerhalter nicht enthalten)
Pairs well with
If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, within 24 hours on weekdays.
-
Shipping Information
Use this text to answer questions in as much detail as possible for your customers.
-
Customer Support
Use this text to answer questions in as much detail as possible for your customers.
-
FAQ’s
Use this text to answer questions in as much detail as possible for your customers.
-
Contact Us
Use this text to answer questions in as much detail as possible for your customers.
Kompakte Bauweise
Arbeitsbereich frei anpassbar
Vorschub 6000mm/min
Offline-Steuerung
Bausatz im Detail
Komplettbausatz
Auswahl der Plasmaquelle
Für einen störungsfreien Betrieb der Anlage empfehlen wir einen Plasmaschneider ohne HF-Zündung, da diese die Steuerung der Anlage negativ beeinflussen kann.

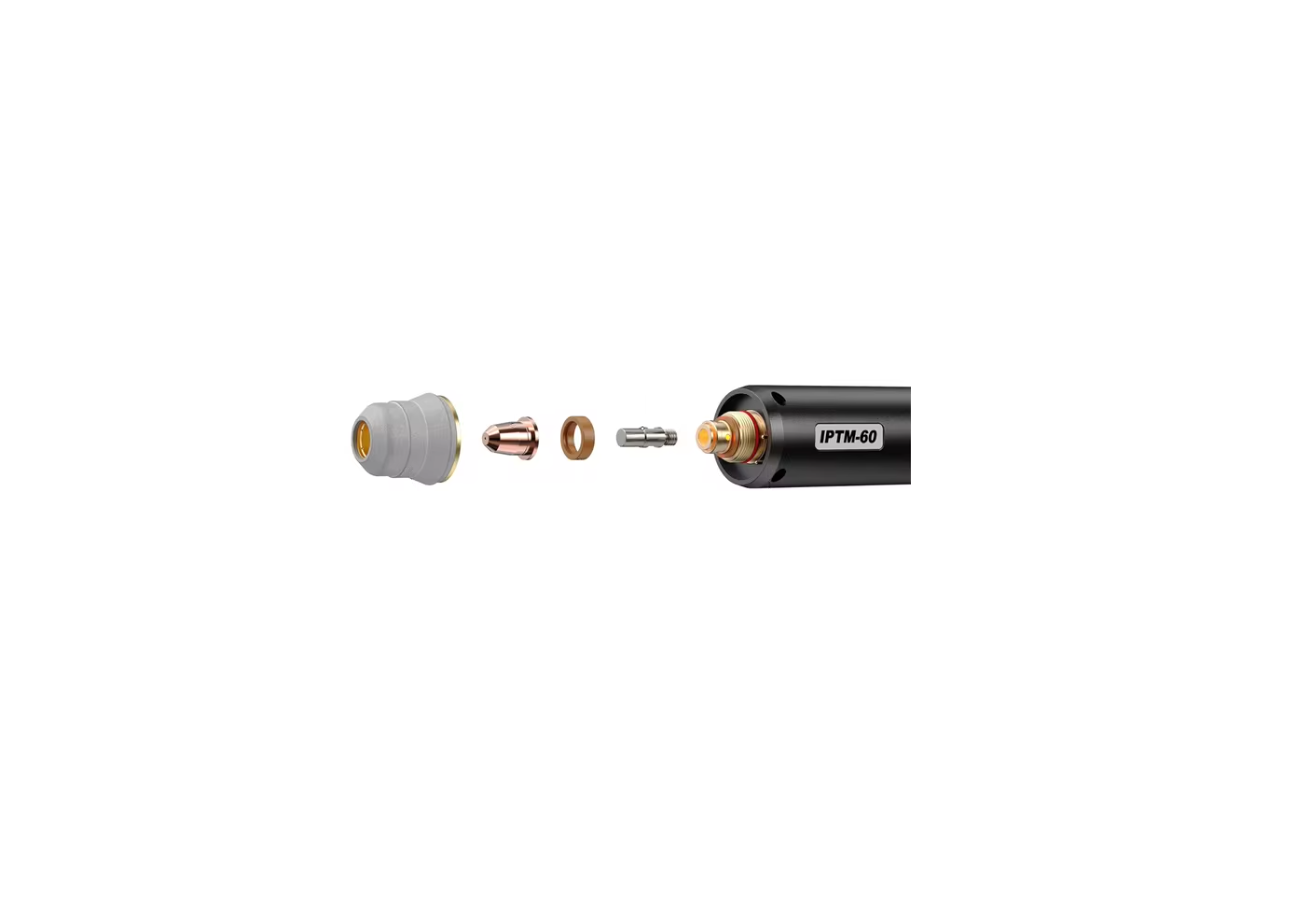

Bewährt haben sich Geräte mit Blowback Zündung wie z.B. dem Weldinger PS42 PFC pilot pro oder dem Andeli Cut-60 pro in Verbindung mit einem Maschinenbrenner (IPTM-60).
Zusammengefasst sollte ein geeigneter Plasmaschneider für CNC‑Anwendungen folgende Eigenschaften besitzen:
- Keine HF‑Zündung, sondern Blow‑Back‑Pilotzündung
- Pilotlichtbogen für zuverlässige Zündung ohne Materialkontakt
- Maschinenbrenner für reproduzierbare Positionierung
- Externer Start‑Eingang zur Brennerzündung durch die CNC‑Steuerung
- Arc‑Voltage‑Ausgang zur automatischen Höhenregelung (THC)
Produktdetails
Technische Spezifikationen
Lieferumfang
Steuerung
Handbedienteil
Verbindungskabel
Mechanik
Netzteil

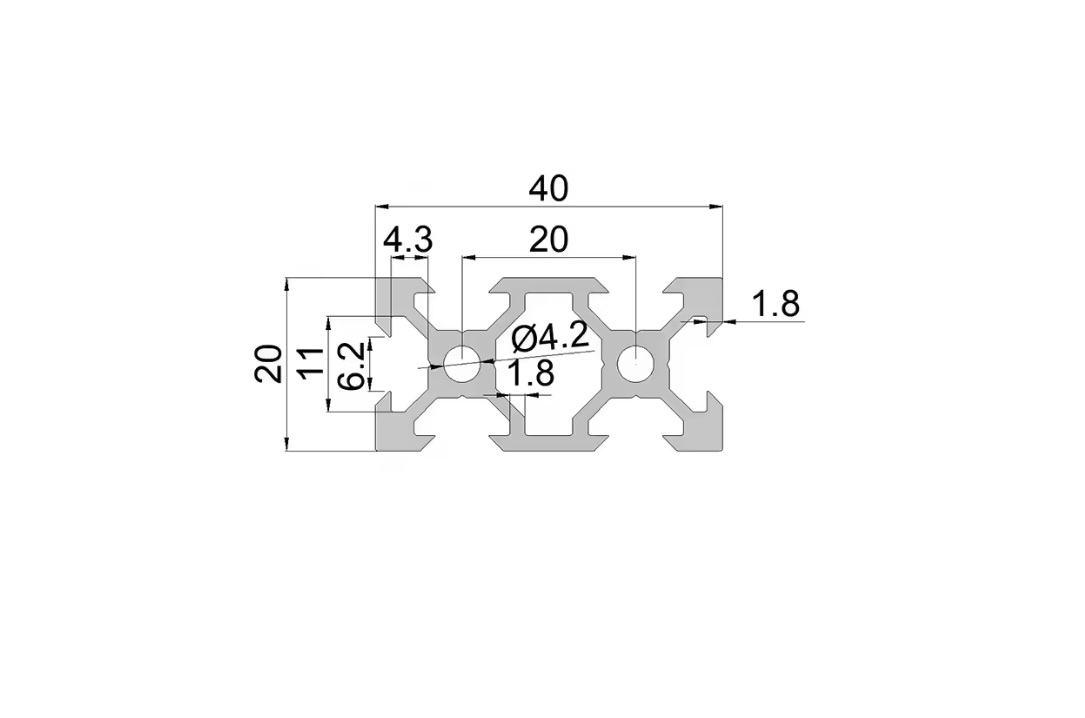

V-Slot 2040 Aluprofile
Für den Rahmen werden Standard V-Slot 2040 Profile, und für die Abstützung der Energieketten 25x20 L-Profile benötigt
Für einen Verfahrweg von 650 x 850mm werden folgende Längen benötigt:
- 1 Stück 800mm (X Achse)
- 2 Stück 1000mm (YAchse)
- 2 Stück 757mm (vordere und hintere Strebe)
FAQs
Wann sind ausverkaufte Artikel wieder lieferbar?
Wir haben aus unserer Kickstarter Kampagne dazu gelernt :). Um ein unkontrolliertes, zu hohes Bestellaufkommen und damit einhergehend massive Verlängerungen der Lieferzeiten zu vermeiden, haben wir die Annahme von Bestellungen limitiert. Keine Sorge! Ihr könnt Euch darauf verlassen, dass wir unser Bestes geben, um die Bestelloption des jeweiligen Produkts bereits nach kurzer Zeit wieder freigegeben zu können.
Ist ein größerer Verfahrweg möglich?
Ja, der Verfahrweg kann erweitert werden. Da wir selbst leider keine längeren Profile liefern können, bieten wir den Bausatz auch ohne Profile an. Enthalten sind dann längere Zahnriemen und längere Energieketten. Ihr könnt euch so eure Wunschgröße mit eigenen Aluprofilen (V-Slot 2040) aufbauen.
Welches Programm würdet ihr zum Erstellen der GCode-Dateien empfehlen?
Wir empfehlen Fusion360. Auf unserem Discord-Server findet ihr eine super Anleitung eines Nutzers. Die Schnittprogramme können dann entweder per W-Lan oder SD-Karte auf die Steuerung geladen werden. Alternativ lässt sich die Anlage auch über LaserGRBL oder Lightburn steuern.
Mein Discord-Link funktioniert nicht
Schreib uns einfach an. Du bekommst zeitnah einen neuen oder du probierst diesen :) Discord Link
